一、 概述

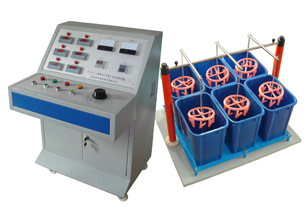

XGJY-S试验装置是专为试验绝缘手套（靴）的耐压绝缘等级而设计的第三代产品，更有效地解决了以往不规则的测试方法，简化了测试程序，提高了检测速度，减轻了检测强度，更好地保障了检测人员的安全，可靠地鉴别绝缘手套（靴）的泄漏电流，绝缘老化和工频耐压等参数，可同时检测六只绝缘手套（靴）。

该装置集高压电源与控制系统一体化，接线和检测简单，布局合理可靠，移动方便，拆装灵活等特点，是理想的换代产品。

二、 功能特色

u 高压电源、控制系统一体化，接线操作方便，保护功能完善

u 六只试验桶，可同时检测六只绝缘靴或手套

u 六只数显电流表，泄漏电流直观，每块表头都有过流自动保护

u 软链条高压电极，任意调节电极高度

u 电极采用H62铜材加工，表面镀涂CU/EpNi5bc工艺使表放电小于10pC

三、 主要技术参数

1. 输入电压：AC220V/50Hz

2. 容    量：3kVA

3. 高压电压：0～30kV

4. 高压电流：0～100mA

5. 测试数量：每次6只

四、 产品组成：

1、 操作台

2、 高压头电极支架

3、 高压尾容器桶

4、 平板车
