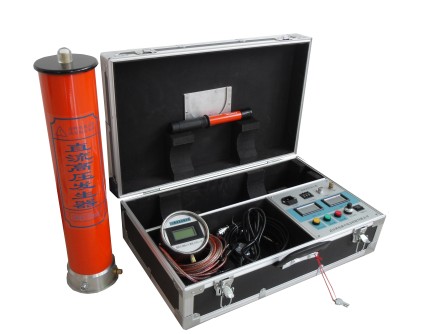

XGZG-300 直流高压发生器是西高华电根据新的中国电力待业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压发生器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器、电力电缆、变压器、发电机等高压电气设备进行直流耐压试验。
● 采用高频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。
● 采用电压负反馈，输出电压稳定度高，纹波系数小≤1%。
● 全量程平滑调压，电压调节细度好调节精度≤0.5%，稳定度≤1%，电压电流误差1%（读数±0.2kV），电流误差±1个字。
● 升压电位器零起升压。
● 75%UDC1mA功能按钮，方便氧化锌避雷器试验，精度1%读数±1%。
● 过压保护采用拔码设定，一目了然，误差±1%。
● 倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。
● 折叠式撑脚，直径面积大，稳定性能好。
● 一体化设计、高压拖地电缆引出，方便现场试验。
● 产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。
技术参数
一体机
|
规格
技术参数 |
40/3 |
60/2 |
60/3 |
60/5 |
80/2 |
100/2 |
120/2 |
120/5 |
|
额定电压（kV） |
40 |
60 |
60 |
60 |
80 |
100 |
120 |
120 |
|
额定电流（mA） |
3 |
2 |
3 |
5 |
2 |
2 |
2 |
5 |
|
额定功率（W） |
120 |
120 |
180 |
300 |
160 |
200 |
240 |
600 |
|
机箱重量（kg） |
7 |
2 |
2 |
4.5 |
2 |
3 |
3 |
4.5 |
|
倍压重量（kg） |
一体 |
2.5 |
3 |
3.8 |
2.5 |
4 |
4 |
4.5 |
|
倍压高度（mm） |
一体 |
400 |
400 |
500 |
400 |
500 |
500 |
500 |
|
电压测量精度 |
数显表±（1.0%读数±2个字） |
|
电流测量精度 |
数显表±（1.0%读数±2个字） |
|
波纹系数 |
≤1% |
|
电压稳定度 |
随机波动，电源电压变化±10%时≤1% |
|
过载能力 |
空载电压可超出额定电压10%使用十分钟
最大充电电流为1.5倍额定电流 |
|
电源 |
单相交流50Hz 220V±10% |
|
工作方式 |
间断使用 |
|
一次连续时间最长为30分钟 |
|
工作环境 |
温度：-10～40℃ |
|
相对湿度：室温为25℃时不大于85%（无凝露） |
|
海拔高度：1500米以下 |
|
带 电 容
负荷能力 |
被试品电容量无限制 |
|
可用1.5倍的额定电流充电 |
|
结构特点 |
环氧玻璃钢电气绝缘倍压筒 |
|
空气绝缘、无泄漏之虑 |
|
操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验 |
|
过压保护采用拨置，一目了然 |
|
机箱倍压放置一个铝合金箱，整机一手可提 |
分体机
|
规格
技术参数 |
200/2 |
200/5 |
250/3 |
300/2 |
300/5 |
400/3 |
400/5 |
其它等级 |
|
额定电压（kV） |
200 |
200 |
250 |
300 |
300 |
400 |
400 |
500～1000kV等合同定 做 |
|
额定电流（mA） |
2 |
5 |
3 |
2 |
5 |
3 |
5 |
|
额定功率（W） |
400 |
1000 |
750 |
600 |
1500 |
1200 |
2000 |
|
机箱重量（kg） |
4.5 |
4.5 |
4.5 |
5.5 |
5.5 |
5.5 |
5.8 |
|
倍压重量（kg） |
7.9 |
8.3 |
9 |
11 |
11.5 |
38 |
45 |
|
倍压高度（mm） |
965 |
965 |
1030 |
1250 |
1250 |
1900 |
1900 |
|
电压测量精度 |
数显表±（1.0%读数±2个字） |
|
电流测量精度 |
数显表±（1.0%读数±2个字） |
|
波纹系数 |
≤1% |
|
电压稳定度 |
随机波动，电源电压变化±10%时≤1% |
|
过载能力 |
空载电压可超出额定电压10%使用十分钟
最大充电电流为1.5倍额定电流 |
|
电源 |
单相交流50Hz 220V±10% |
|
工作方式 |
间断使用 |
|
一次连续时间最长为30分钟 |
|
工作环境 |
温度：-10～40℃ |
|
相对湿度：室温为25℃时不大于85%（无凝露） |
|
海拔高度：1500米以下 |
|
带 电 容
负荷能力 |
被试品电容量无限制 |
|
可用1.5倍的额定电流充电 |
|
结构特点 |
环氧玻璃钢电气绝缘倍压筒 |
|
空气绝缘、无泄漏之虑 |
|
操作箱特点 |
高精度0.75UDC1mA单触按钮（精度≤1.0%）最适合氧化锌避雷器试验 |
|
过压保护采用拨置，一目了然 |
|
控制箱小，方便现场 |
注：因产品不断更新，以实际产品为准，本公司保留解释权。
